K5 · Założenia do projektowania kuchni z półwyspem.
Projekt rozwijany z uwzględnieniem wymagań funkcjonalnych dostępności PN-EN 17210:2021. Poniższe wartości są parametrami projektu EQUIA, a nie zestawieniem wymagań liczbowych tej normy.

Opis układu

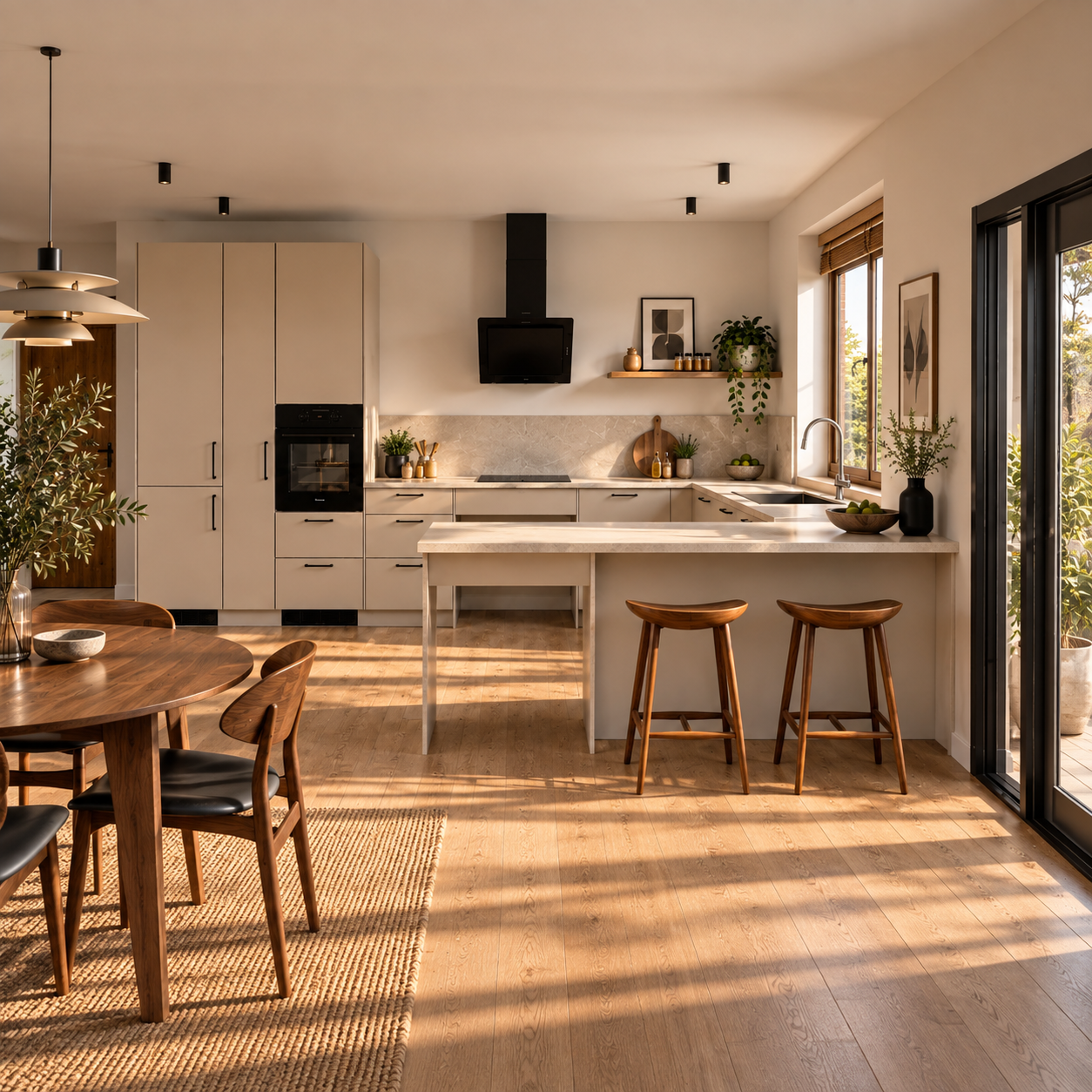

Część blatu wysuwa się w pomieszczenie, pozostając połączona z główną zabudową. W systemie EQUIA Kitchen układ K5 łączy funkcjonalność podstawowego ciągu roboczego z dodatkową powierzchnią do przygotowania, gotowania lub spożywania posiłków.
Półwysep dzieli przestrzeń na strefy i może zawierać stanowisko dostosowane do osoby na wózku. Skład modułów, wymiary i wyposażenie dobiera się do konkretnego wnętrza. Wizualizacja nie wyznacza wymiarów wykonawczych.
Zastosowanie i przestrzeń
Układ z półwyspem jest zalecany do średnich i dużych kuchni, szczególnie w otwartych przestrzeniach mieszkalnych, gdzie funkcje robocze łączą się z dostępnością i wspólnym korzystaniem z kuchni.
Typowe układy pomieszczeń
- Kuchnia otwarta — połączona z salonem lub jadalnią.
- Mieszkanie typu studio — z funkcjonalnym podziałem przestrzeni.
- Kuchnia oddzielna — przestronne pomieszczenie z miejscem na półwysep.
Orientacyjna powierzchnia strefy kuchennej: od 12–15 m², zależnie od konfiguracji modułów i geometrii pomieszczenia.
Zalecane wolne przejście robocze: co najmniej 1500 mm, z uwzględnieniem manewrowania osoby na wózku. Przewidź także miejsce do obrotu i dostęp do stref funkcjonalnych.
Zalety i ograniczenia
Zalety
- Dodatkowy blat roboczy i miejsce do przechowywania.
- Funkcjonalny podział kuchni i przestrzeni mieszkalnej.
- Możliwość włączenia dostępnego stanowiska roboczego.
- Wygodna współpraca użytkowników podczas przygotowania posiłków.
- Bardziej zwarta alternatywa dla wolnostojącej wyspy.
Ograniczenia
- Wymaga większej powierzchni niż układ jednorzędowy lub w kształcie L.
- Półwysep może ograniczać drogi poruszania się.
- Wymaga starannego zaplanowania przejść i stref manewrowania.
- Zlew lub płyta na półwyspie utrudniają doprowadzenie instalacji.
Organizacja stref
- Przechowywanie produktów — wzdłuż głównej ściany, bliżej wejścia. Lodówka i wysokie moduły tworzą początek drogi pracy.
- Zmywanie — w głównym ciągu kuchni. Zmywarka po lewej stronie zlewu, segregacja odpadów po prawej.
- Przygotowanie — na półwyspie, bezpośrednio obok płyty. Część blatu pozostaje otwarta od dołu, umożliwiając podjazd od przodu.
- Gotowanie — na półwyspie, z płytą indukcyjną i wolną przestrzenią na nogi pod nią. Zapewnij bezpieczne odkładanie gorących naczyń i dostępne sterowanie.
- Podawanie i spożywanie posiłków — po zewnętrznej stronie półwyspu, skierowanej do salonu lub jadalni. Możliwa konsola barowa lub miejsca do siedzenia.
Główna droga pracy: lodówka → zlew → przygotowanie → płyta → podawanie.
Rozmieszczenie modułów
- TALL-FRIDGE-600: umieść na początku głównego ciągu, obok wysokich modułów przechowywania.
- TALL-PANTRY-600 / TALL-CARGO-300: umieść obok lodówki, zapewniając dostęp do produktów bez przecinania strefy gotowania.
- DW-600 → SINK-900 → WASTE-600: utwórz grupę zmywania wzdłuż głównej ściany. Zlew powinien zapewniać podjazd od przodu i wolną przestrzeń na nogi.
- DRAW-600 / DRAW-900: umieść w głównym ciągu blisko zlewu lub na półwyspie; przeznacz na naczynia, sztućce i przybory.
- COOK-900 Accessible Induction: zamontuj na półwyspie, zapewniając dostęp do płyty z pozycji siedzącej i wymaganą przestrzeń na nogi.
- BRIDGE-600 / SHELF: stosuj tylko tam, gdzie nie ograniczają dostępu do stref pracy i nie tworzą przeszkód.
- Konsola barowa: przewidź po zewnętrznej stronie półwyspu, z miejscami do siedzenia, które nie blokują głównego przejścia.
Dostępność i warunki planowania K5
- Zachowaj co najmniej 1500 mm wolnego przejścia między głównym ciągiem a półwyspem.
- Przed dostępnymi stanowiskami zapewnij miejsce do podjazdu i manewrowania.
- Nie umieszczaj wysokich modułów na wolnym końcu półwyspu.
- Po stronie skierowanej do części mieszkalnej przewidź ochronę przed przypadkowym kontaktem z gorącymi naczyniami.
- Położenie płyty na półwyspie uzgodnij z wentylacją i przebiegiem instalacji elektrycznej.
Otwarta strefa przygotowania i COOK-900
Nie łącz automatycznie otwartej strefy przygotowania z modułem COOK-900 w jednym miejscu. Osobno sprawdź powierzchnię roboczą, przestrzeń na kolana, położenie płyty indukcyjnej i bezpieczny dostęp do niej. Obie funkcje mogą być dostępne, ale mają różne wymagania konstrukcyjne.
Wymagania techniczne systemuRysunki i dokumentacja
Schematy pokazują parametry robocze i przestrzeń przed zabudową. Są poglądowe, bez skali; nie stanowią planu ani rozwinięcia wykonawczej przedstawionej konfiguracji.
Pobierz schemat SVG
Pobierz schemat SVG
Plan z wymiarami, rozwinięcie frontowe i punkty instalacyjne wymagają rysunków CAD dla wybranej konfiguracji. Nie są jeszcze częścią tej strony.
Parametry techniczne
Parametry systemu przyjmowane jako punkt wyjścia dla układu z półwyspem. Wyposażenie i wymiary należy potwierdzić dla konkretnego zamówienia; inna stała wysokość blatu może być ustalona na etapie projektu.
| Strefa | Parametr | Wartość projektowa |
|---|---|---|
| Strefa robocza | Wysokość blatu | 860 mm (stała); 760–900 mm (opcja z podnośnikiem elektrycznym) |
| Strefa robocza | Głębokość blatu | 600 mm |
| Strefa robocza | Wolna przestrzeń na nogi (wys. × szer. × gł.) | 685 mm × ≥ 900 mm × ≥ 600 mm |
| Strefa zlewu | Górna krawędź zlewu | 860 mm |
| Strefa zlewu | Głębokość komory | ≤ 170 mm |
| Strefa zlewu | Wolna przestrzeń pod zlewem (wys. × gł.) | ≥ 685 mm × ≥ 600 mm |
| Strefa zlewu | Bateria | Dźwigniowa lub sensorowa; ≤ 1100 mm od podłogi; siła obsługi < 22 N |
| Strefa zlewu | Ochrona przed oparzeniem | Izolacja syfonu i rur; ograniczenie temperatury wody do 38 °C |
| Strefa gotowania | Typ płyty | Wyłącznie indukcyjna; montaż na równi z blatem (±2 mm) |
| Strefa gotowania | Wolna przestrzeń pod płytą (wys. × gł.) | ≥ 685 mm × ≥ 600 mm |
| Strefa gotowania | Sterowanie | Z przodu lub z boku; dotykowe/sensorowe; ≥ Ø 25 mm |
| Przechowywanie | Podstawowa strefa zasięgu | 400–1200 mm (na siedząco); do 1350 mm (na stojąco, osoby starsze) |
| Przechowywanie | Szuflady | Pełny wysuw; obciążenie ≥ 25 kg; siła obsługi < 12 N |
| Przechowywanie | Uchwyty | Typ D; ≥ 150 mm; prześwit 40 mm |
| Przechowywanie | Moduły wiszące | Dolna krawędź 1350–1450 mm; fronty podnoszone |
| Przejścia i manewrowanie | Przejście między równoległymi ciągami | ≥ 1500 mm; zalecane 1800 mm |
| Przejścia i manewrowanie | Strefa obrotu | 1500 × 1500 mm |
| Przejścia i manewrowanie | Wolna strefa przed modułami i urządzeniami | ≥ 1200 mm |
| Urządzenia do zabudowy | Dno komory piekarnika | 800 mm od podłogi |
| Urządzenia do zabudowy | Kuchenka mikrofalowa | 800–1100 mm |
| Urządzenia do zabudowy | Uchwyt lodówki | 900–1100 mm |
Do sprawdzenia w projekcie
- Zachowaj otwartą przestrzeń pod zlewem i płytą; instalacje oraz osłony nie mogą ograniczać wymaganej przestrzeni na nogi.
- Zaplanuj swobodne przejście przy wolnym końcu półwyspu oraz strefę manewrowania 1500 × 1500 mm. Krzesła i stołki nie powinny blokować dojścia ani podjazdu.
- Sprawdź miejsce przed zabudową przy otwartych szufladach, lodówce i zmywarce oraz dostęp do wybranych stref pracy.
- Dobierz wyposażenie narożnika z uwzględnieniem zasięgu użytkownika i przestrzeni potrzebnej do otwierania.
- Rozmieść najczęściej używane przedmioty i sterowanie w zasięgu konkretnego użytkownika.
- Uzgodnij długości ciągów i półwyspu, moduły, urządzenia i instalacje przed przygotowaniem dokumentacji wykonawczej.
Dokumentacja nie jest certyfikatem niezależnej jednostki. Zgodność rozwiązania dla konkretnego wnętrza potwierdza projektant.
