K3 · Założenia do projektowania kuchni w kształcie L.

Projekt rozwijany z uwzględnieniem wymagań funkcjonalnych dostępności PN-EN 17210:2021. Poniższe wartości są parametrami projektu EQUIA, a nie zestawieniem wymagań liczbowych tej normy.

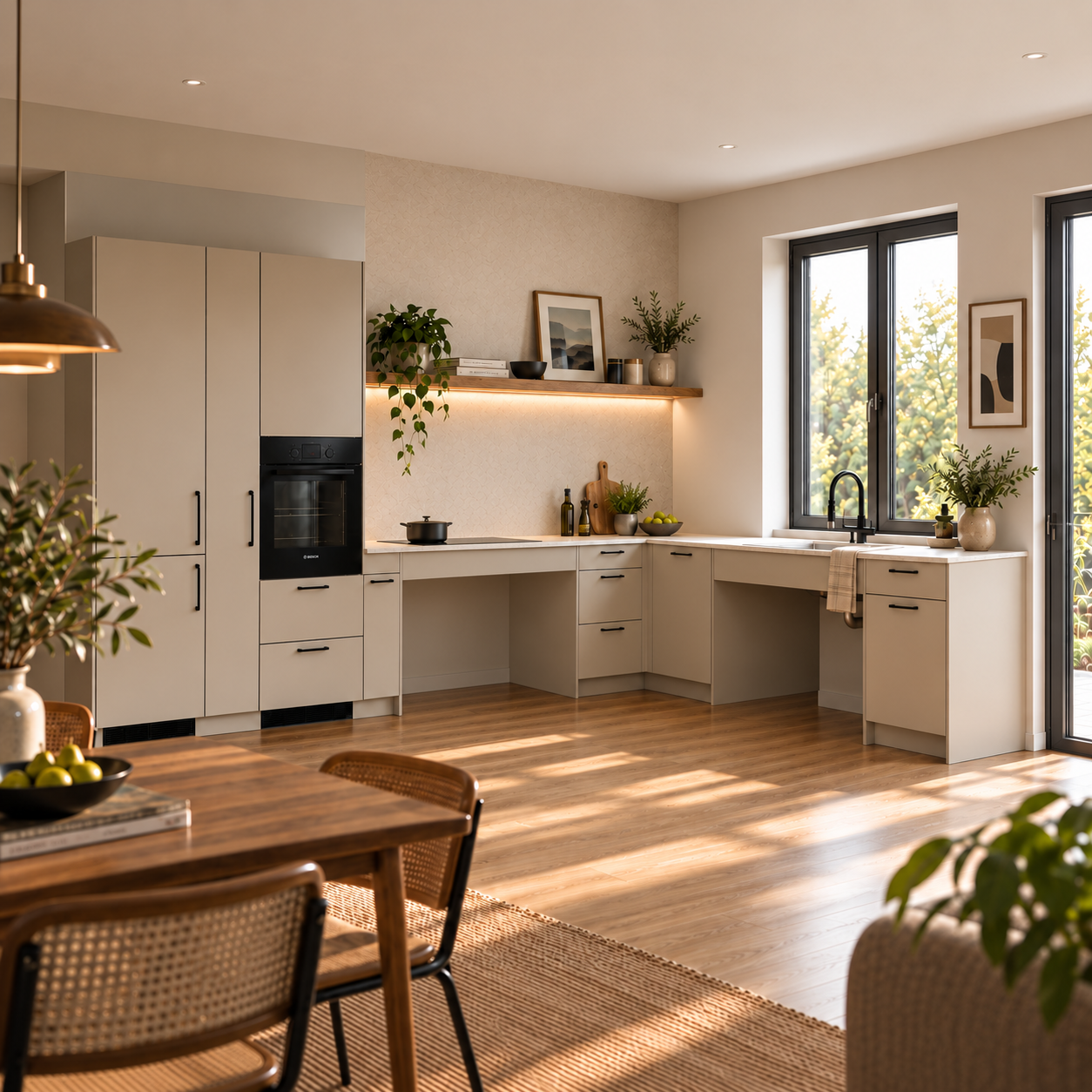

Kuchnia w kształcie L EQUIA — wizualizacja koncepcyjna

Opis układu

Moduły funkcjonalne znajdują się wzdłuż dwóch sąsiadujących ścian, tworząc kąt 90°. W systemie EQUIA Kitchen układ K3 łączy zwarte rozmieszczenie stref pracy, wygodny dostęp do wyposażenia i otwartą przestrzeń do poruszania się oraz manewrowania.

Długości obu ramion, rozwiązanie narożnika, skład modułów, instalacje i wyposażenie dobiera się do konkretnego wnętrza oraz potrzeb użytkownika. Wizualizacja nie wyznacza wymiarów wykonawczych.

Zastosowanie i przestrzeń

Układ w kształcie L jest zalecany do mieszkań, domów i otwartych przestrzeni mieszkalnych o średniej powierzchni.

Typowe układy pomieszczeń

Orientacyjne wymiary pomieszczenia

To orientacyjne zalecenia projektowe, a nie minima wynikające z norm. Ostateczne wymiary zależą od składu modułów, położenia drzwi i okien oraz wymagań dostępności.

Zalety i ograniczenia

Zalety

Ograniczenia

Organizacja stref

  1. Przechowywanie — na zewnętrznym końcu jednego z ramion; lodówka, spiżarnia i wysokie moduły.
  2. Zmywanie — przy głównej ścianie; zmywarka po lewej stronie zlewu, segregacja odpadów po prawej.
  3. Przygotowanie — między strefą zmywania i gotowania; dostępny blat roboczy i moduły wysuwne.
  4. Gotowanie — przy sąsiedniej ścianie; płyta odsunięta od wewnętrznego narożnika, z wolnym blatem obok.

Taki podział rozdziela główne czynności pomiędzy dwa ramiona i pozostawia centralną przestrzeń do manewrowania.

Rozmieszczenie modułów

W bazowej konfiguracji K3 zalecany jest następujący układ modułów EQUIA Kitchen:

Główna ściana

DW-600 → SINK-900 → WASTE-600 → moduł narożny

Zmywarka → zlew → segregacja odpadów → narożnik.

Sąsiednia ściana

Moduł narożny → DRAW-600/900 → COOK-600/900 → dodatkowy blat lub przechowywanie

Narożnik → szuflady → płyta → dodatkowa powierzchnia robocza lub moduł przechowywania.

Oba ciągi łączy ta sama sekcja narożna. Oznaczenia 600/900 wskazują wariant szerokości modułu dobierany do projektu.

Dostępność i ergonomia

Pod zlewem i płytą zapewnij otwartą przestrzeń na kolana i stopy oraz podjazd od przodu. Instalacje, osłony i podpory nie mogą ograniczać tej przestrzeni.

Przed strefami funkcjonalnymi zachowaj wolny podjazd i zalecaną strefę manewrowania Ø 1500 mm. Sprawdź dostęp również przy otwartych frontach, szufladach i urządzeniach.

Wymagania techniczne systemu

Rysunki i dokumentacja

Schematy pokazują parametry robocze i przestrzeń przed zabudową. Są poglądowe, bez skali; nie stanowią planu ani rozwinięcia wykonawczej przedstawionej konfiguracji.

Schemat otwartej strefy roboczej: blat 860 mm, głębokość 600 mm, podprzestrzeń wysokości 685 mm, szerokości co najmniej 900 mm i głębokości co najmniej 600 mm
01 · Otwarta strefa robocza
Pobierz schemat SVG
Schemat dwóch połączonych ciągów w kształcie L i wolnej przestrzeni do manewrowania 1500 na 1500 mm
02 · Przestrzeń przed zabudową
Pobierz schemat SVG

Plan z wymiarami, rozwinięcie frontowe i punkty instalacyjne wymagają rysunków CAD dla wybranej konfiguracji. Nie są jeszcze częścią tej strony.

Parametry techniczne

Parametry systemu przyjmowane jako punkt wyjścia dla układu w kształcie L. Wyposażenie i wymiary należy potwierdzić dla konkretnego zamówienia; inna stała wysokość blatu może być ustalona na etapie projektu.

Założenia EQUIA Kitchen — wariant Standard (E1) dla projektów polskich
StrefaParametrWartość projektowa
Strefa roboczaWysokość blatu860 mm (stała); 760–900 mm (opcja z podnośnikiem elektrycznym)
Strefa roboczaGłębokość blatu600 mm
Strefa roboczaWolna przestrzeń na nogi (wys. × szer. × gł.)685 mm × ≥ 900 mm × ≥ 600 mm
Strefa zlewuGórna krawędź zlewu860 mm
Strefa zlewuGłębokość komory≤ 170 mm
Strefa zlewuWolna przestrzeń pod zlewem (wys. × gł.)≥ 685 mm × ≥ 600 mm
Strefa zlewuBateriaDźwigniowa lub sensorowa; ≤ 1100 mm od podłogi; siła obsługi < 22 N
Strefa zlewuOchrona przed oparzeniemIzolacja syfonu i rur; ograniczenie temperatury wody do 38 °C
Strefa gotowaniaTyp płytyWyłącznie indukcyjna; montaż na równi z blatem (±2 mm)
Strefa gotowaniaWolna przestrzeń pod płytą (wys. × gł.)≥ 685 mm × ≥ 600 mm
Strefa gotowaniaSterowanieZ przodu lub z boku; dotykowe/sensorowe; ≥ Ø 25 mm
PrzechowywaniePodstawowa strefa zasięgu400–1200 mm (na siedząco); do 1350 mm (na stojąco, osoby starsze)
PrzechowywanieSzufladyPełny wysuw; obciążenie ≥ 25 kg; siła obsługi < 12 N
PrzechowywanieUchwytyTyp D; ≥ 150 mm; prześwit 40 mm
PrzechowywanieModuły wisząceDolna krawędź 1350–1450 mm; fronty podnoszone
Przejścia i manewrowanieStrefa obrotu1500 × 1500 mm
Przejścia i manewrowanieWolna strefa przed modułami i urządzeniami≥ 1200 mm
Urządzenia do zabudowyDno komory piekarnika800 mm od podłogi
Urządzenia do zabudowyKuchenka mikrofalowa800–1100 mm
Urządzenia do zabudowyUchwyt lodówki900–1100 mm

Do sprawdzenia w projekcie

Dokumentacja nie jest certyfikatem niezależnej jednostki. Zgodność rozwiązania dla konkretnego wnętrza potwierdza projektant.
